Esfuerzo estatico de un sismo

[En_cas]

Hola,

Necesitaría que alguien me echara una mano, por favor.
Estoy intentando determinar el esfuerzo estático generado por un sismo en una chimenea metálica de 250 mm de diámetro y 12 mm de espesor.

He hecho un cálculo manual rápido en Excel (del cual no estoy seguro de que sea correcto — si alguien pudiera verificarlo, ¡le estaría eternamente agradecido!)

Capture d'écran 2025-07-05 122704.png (12.37 KiB) Visto 680 veces

Y luego modelé la chimenea en rob-ot de manera muy sencilla para confirmar mis cálculos aplicando una fuerza de inercia.

Pero me surgen dos preguntas:

1. ¿Cuáles son los parámetros que hay que definir correctamente para aplicar la carga sísmica en rob-ot?

Capture d'écran 2025-07-05 123714.png (31.31 KiB) Visto 680 veces

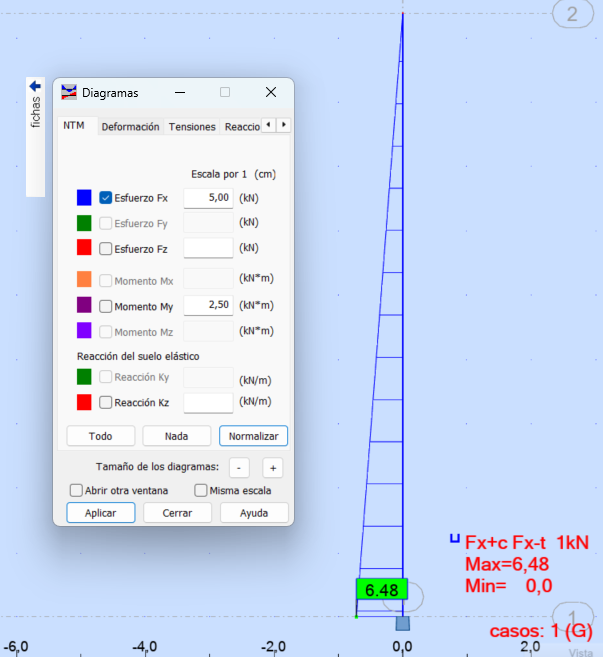

2. Encuentro correctamente el esfuerzo normal, pero no obtengo el momento asociado a la fuerza de inercia. ¿Alguien podría orientarme con esto?

¡Muchas gracias de antemano por su ayuda!

[Alejandro_Salgado]

Buen día, el programa está concentrando la masa a la mitad de la altura por lo tanto:

My = N x (h/2) = 0.587 x (9.38/2) = 2.753 kN-m, es lo que muestra el programa.



Saludos.

[Alejandro_Salgado]

Buen día, el programa está concentrando la masa a la mitad de la altura por lo tanto:

My = N x (h/2) = 0.587 x (9.38/2) = 2.753 kN-m, es lo que muestra el programa.



Saludos.

Perdón, en lugar de "N" es "F".

Saludos.
